Достаточно простые, но эффективные способы, значительно затрудняющие силовое вскрытие врезных замков, предусматривают дополнительную фиксацию внешнего конца ригеля к дверной коробке после его полного введения в отверстие запорной планки.

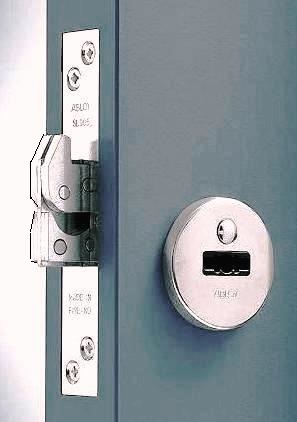

    Так например, врезной замок ABLOY BODAGUARD SL905+961 повышенной надежности (соответствует 7 классу взломостойкости по европейскому стандарту EN 12209, 4 классу по ГОСТ 5089-2003) оснащен закаленным крюкообразным ригелем (рис. 1). Такая форма ригеля обеспечивает его надежную фиксацию к дверной коробке при полностью закрытом замке, что сильно затрудняет вскрытие замка отжимом полотна двери.

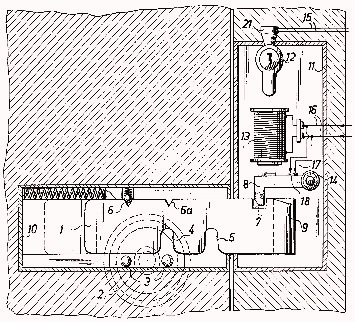

    На рис.2 приведен пример системы запирания, содержащей замок и дополнительное устройство, которое устанавливается в полости дверной коробки и осуществляет блокирование полностью выдвинутого ригеля (см. U.S. Patent 3.919.869 от 18.11.1975). В результате засов закрытого замка становится жесткой стяжкой между полотном двери и дверной коробкой, эффективно препятствующей не только отжиму полотна двери, но и удерживающей ригель в запорной планке при разрушении механизма замка.
    Важным преимуществом этого способа является то, что он повышает стойкость системы запирания “замок + блокиратор” не только к силовым, но и к манипуляционным способам криминального вскрытия, т.к. блокирующее устройство имеет свой собственный механизм секретности, дополняющий механизм секретности замка.

    На рис. 3 показана система запирания с инновационным Устройством для блокирования ригеля замка (патент №114136 Украины на изобретение), блокирующий элемент которого выполнен в виде вертикально перемещающегося штока. Стержневая конструкция штока позволяет уменьшить габариты устройства и, как следствие, размеры необходимой для его монтажа полости в дверной коробке, а также оптимальным образом передать усилие, действующее на запирающий элемент штока при попытке силового вскрытия замка, через прочный металлический корпус блокиратора на запорную планку замка и/или металлический профиль дверной коробки.
   Электронный блок управления (далее – БУ) устройством выполнен в виде съемной платы, закреплен-ной непосредственно на корпусе блокиратора, что позволяет свести к минимуму длину подключаемых к БУ выводов от установленных в корпусе датчиков положения ригеля и штока, а также электромагнита. Плата БУ защищена от криминального воздействия бронепластиной, прикрепленной к корпусу блокиратора.

    Блокираторы, схематично изображенные на рис. 2 и 3, могут работать практически с любыми врезными замками (в т.ч. и с давно установленными на дверях пользователей), которые не имеют выступающих за лицевую планку элементов (например, защелки) расположенных непосредственно над верхним ригелем замка.
    Отсутствие жестких ограничений на габаритные размеры платы БУ (как это, например, имеет место для электронной начинки цилиндра ABLOY Protec2 CLIQ) дает возможность разместить на ней дополнительные электронные компоненты и вводы для подключения к ним внешних устройств (причем подключения обычным проводным шлейфом, проложенным под внутренним наличником дверной коробки или даже в её пустотелом профиле), что позволило сделать следующий шаг на пути совершенствования систем запирания, а именно: значительно расширить их функциональные возможности без заметного увеличения стоимости. В результате было создано многофункциональное Устройство охранной сигнализации для дверей, снаряженных ригельным замком (патент №112511 Украины на изобретение), которое обеспечивает не только надежное блокирование ригеля замка, но и реализует целый ряд дополнительных, весьма полезных для пользователей охранных функций (подробности см. в журнале 'Технології безпеки' #5-6, 2018, а также на сайте http://www.hag.com.ua/index.php?p=62 ).

    Уникальное блокирующее устройство “Lock-охрана” обеспечивает работу системы запирания “замок + Lock-охрана“ в 13-ти режимах, десять из которых являются основными и три – аварийными (см. ПС на Многофункциональное устройство “Lock-охрана” для блокирования ригеля замков). Основные режимы назначаются микроконтроллером БУ автоматически в зависимости от подключенных к нему внешних командных устройств. В аварийный режим работы устройство также переходит автоматически при появлении проблем с командными устройствами и/или источником питания и автоматически возвращается в тот режим работы, который предшествовал аварийному, после устранения этих проблем.
    При всём этом “Lock-охрана” остаётся малобюджетным устройством вполне доступным большинству рядовых граждан. Так, например, стоимость комплекта системы запирания, содержащего блокиратор “Lock-охрана”, замок Гардиан 12.01, источник бесперебойного питания и различные наборы внешних командных и исполнительных устройств лежит в пределах 120 ... 180 у.е. И даже комплект системы запирания повышенной стойкости как к силовым, так и к манипуляционным способам криминального вскрытия с таким мощным замком, как ISEO D 61800280n01 или Cisa B 7984, стоит не более 300 у.е.

    Резюме:

   Постоянно растущие требования к системам запирания входных дверей предопределяют появление новых направлений их развития, среди которых одним из наиболее привлекательных является создание многофункциональных электромеханических блокираторов с электронным управлением, позволяющих обеспечить исключительно высокую стойкость к криминальному вскрытию, размещаемых вне корпуса замка, взаимодействующих со свободным концом выдвигаемого при его закрывании ригеля и поэтому способных работать с врезными замками разных конструкций от разных производителей.
